DY03-W45-G型（高機動型）船用高頻校平設備
關鍵詞：電動雙驅壓縮空氣泡沫滅火裝置,鋼板焊接變形高頻電磁矯正設備,（集裝箱式）船用甲板高頻校平設備
所屬分類：
產品詳情
簡介：

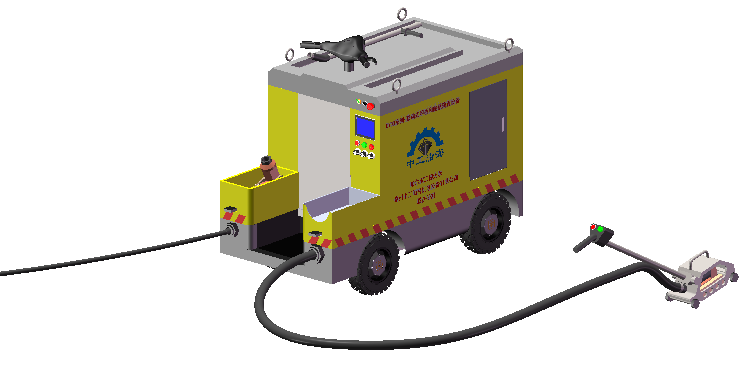

DY03-W60-G型是將高頻電磁感應設備高度集成到可移動的新能源小車上，可以進入更加狹窄的空間，便于進入艙室內部作業?？舍槍?duì)鋼板（2~20mm）焊接局部變形進行矯平，配置45m手持式加熱機頭。該產品采用高頻電磁感應加熱原理，能夠替代傳統的火焰矯正法，具有局部升溫速度快、熱影響區域集中、使用簡單便捷，綠色環保無污染等優點。
設備主要由移動式加熱器、電磁感應電源、冷卻系統、控制系統、移動小車等組成，可根據作業區域的不同，分別配置手持式加熱器與推車式加熱器。本設備最大輸出功率60kW，對于厚度6mm薄板可在5-8秒之內加熱至750℃左右，可實現不同材質、不同板厚、不同尺寸金屬板件的高效快速矯平。
特點：高頻加熱、安全可靠、效率高、專業化指導
產品詳情：
一、應用領域
針對焊接為主的企業，對鋼板焊接后變形進行去應力處理，快速釋放焊接產生的應力，可以對鋼板焊接件焊后變形進行矯正，替代傳統火焰矯正的工作場所。
二、工作原理及特點:

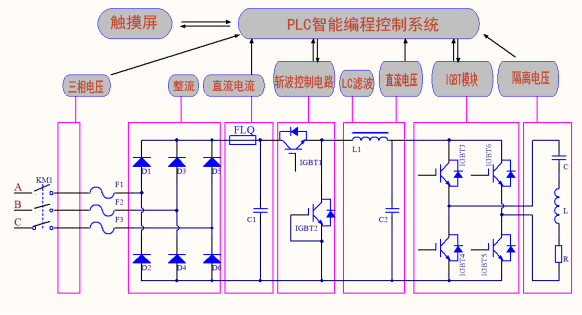

首先通過三相不控整流橋和濾波電路將三相380V/50Hz交流電變換成直流電壓源，再將五百多伏的直流電通過斬波電路和濾波電路根據調功需要變換成不同電壓（低于全波整流后的電壓）的直流電流源，最后通過單相逆變電路轉換成單相交流電供給負載指感應器（工件系統），將工件放到感應器內即置工件于交變磁場中，應用電磁感應原理產生渦流損耗而發熱，達到加熱的目的。
這種加熱方式相對于其他加熱方式而言，具有加熱速度快（渦流加熱而非傳導方式），加熱效率高（能量集中損失小），加熱區域可控（通過電流頻率、功率以及感應器形狀等的調整可得到理想的加熱層深）等優點。
產品功能單元包含：電源系統、冷卻系統、電纜/水管單元卷盤、加熱系統、控制系統。

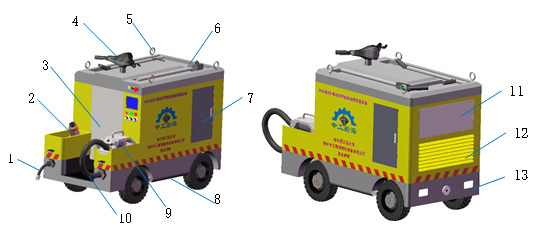

1、供電電纜 2、手持式加熱器 3、操作人員站位 4、方向盤 5、吊耳 6、加熱器手柄放置位置 7、檢修門
8、叉車位置 9、推車加熱器 10、電纜/水管單元 11、檢修口 12、熱風出口 13、大燈
三、設備參數：
|
項目 |
參數 |
備注 |
|
整體尺寸 |
1型1500×1500×1600 2型1350×750×1400 |
1型可拆分 2型可進入電梯 |
|
電池容量 |
48V 20A石墨烯鉛酸電池 |
|
|
爬坡能力 |
20%坡 |
|
|
整車重量 |
≤350kg |
含設備重量 |
|
最大行駛速度 |
20km/h |
|
|
反向行駛速度 |
5km/h |
|
|
轉彎半徑 |
＜5m |
|
|
續航里程 |
40km |
|
|
使用溫度 |
不受高溫天氣影響 |
|
|
操作方式 |
人為站騎 |
可升級坐騎 |
|
|
項目 |
參數 |
備注 |
|
供電電源 |
供電電纜電壓 |
5×380（10%） |
根據客戶要求 |
|
|
供電頻率 |
50Hz |
|
|
|
額定輸出功率 |
25Kw |
工作時智能調控 |
|
|
最大輸出功率 |
50Kw |
|
|
|
供電電纜長度 |
30m，5芯 |
根據客戶要求可延長 |
|
|
控制芯片 |
德國英飛凌 |
進口 |
|
推車式加熱器 |
車架材質 |
304不銹鋼 |
|
|
|
感應線圈材質 |
T3紫銅 |
|
|
|
推桿長度 |
800mm |
活接，可調角度 |
|
|
車架尺寸 |
370×180×220 |
根據客戶使用持續優化會略有不同 |
|
|
電纜/水管長度 |
1型45～50m 2型30m，可外接延長至50m |
1型為大型車 2型為小型車 |
|
|
激光定位 |
配置激光標線器 |
|
|
手持式加熱器 |
手柄材質 |
工程硬質塑料 |
|
|
|
線圈尺寸 |
150×50×50 |
|
|
|
重量 |
2.5/4 |
|
|
冷卻系統 |
標準制冷量 |
12900Kcal/h |
制冷劑R22 |
|
|
壓縮機功率 |
5kW |
|
|
|
冷凝器風量 |
216×2 |
散熱溫度≤45℃ |
|
|
溫度調節范圍 |
5～35℃ |
|
|
|
溫控精度 |
±1 |
|
|
|
壓縮機形式 |
渦旋式 |
|
|
|
固定管式換熱器 |
|
|
|
控制系統 |
主控制器 |
ARM+DSP |
|
|
|
人機界面 |
觸摸顯示屏+旋鈕 |
防水 |
|
|
通訊方式 |
RS485、TCP/IP、觸電接線 |
|

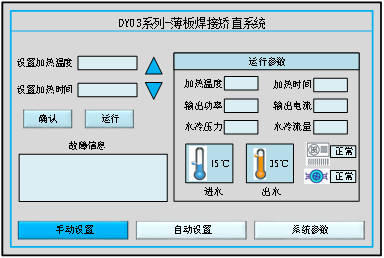

控制系統
具有手動設置和自動設置功能，手動設置功能可以手動輸入加熱溫度，右側上下箭頭可以手動對溫度進行增減，設置完畢點擊確認按鈕，也可以通過顯示屏下方的旋鈕進行溫度設置。手動輸入溫度后，加熱時間自動匹配最快加熱時間，可以手動對加熱時間進行增加。全部輸入完成后點擊運行按鈕，系統開始工作。
自動設置按鈕，根據開發者事先輸入的幾種模型，選擇其中一種運行，也可以根據用戶的使用經驗設置模式進行保存，以便后續使用方便調用。
