DY03-W60-Y型（移動式）船用甲板高頻校平設備
關鍵詞：電動雙驅壓縮空氣泡沫滅火裝置,鋼板焊接變形高頻電磁矯正設備,（集裝箱式）船用甲板高頻校平設備
所屬分類：
產品詳情
簡介：
DY03-W60-Y型是將高頻電磁感應設備集成到可移動的新能源小車上，可靈巧快速移動位置。可針對鋼板（2~20mm）焊接或者吊裝局部變形進行矯平，產品作業半徑最高可達80米。該產品采用高頻電磁感應加熱原理，能夠替代傳統的火焰矯正法，具有局部升溫速度快、熱影響區域集中、使用簡單便捷，綠色環保無污染等優點。

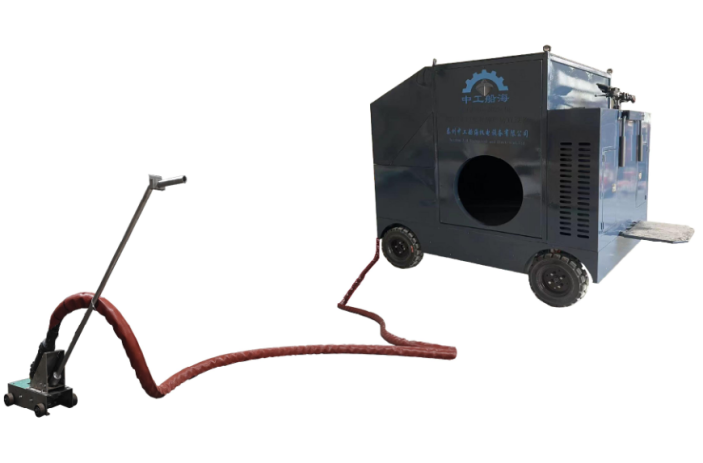

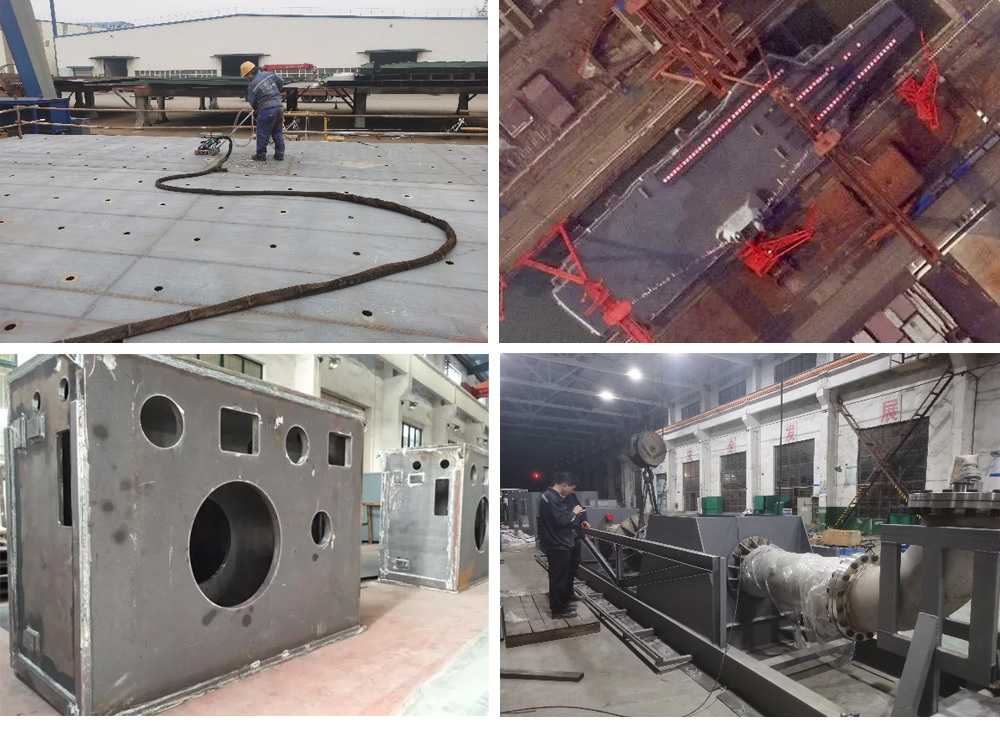

設備主要由移動式加熱器、電磁感應電源、冷卻系統、控制系統、移動小車等組成，可根據作業區域的不同，分別配置手持式加熱器與推車式加熱器。本設備最大輸出功率60kW，對于厚度6mm薄板可在5秒之內加熱至750℃左右，可實現不同材質、不同板厚、不同尺寸金屬板件的高效快速矯平。目前設備已在招商局金陵船舶（南京）有限公司等造船企業投入使用，大大縮短了船舶建造過程中薄板焊后變形矯正作業時間。
特點：高頻加熱、安全可靠、效率高、專業化指導
產品詳情：
一、應用領域
針對焊接為主的企業，對鋼板焊接后變形進行去應力處理，快速釋放焊接產生的應力，可以對鋼板焊接件焊后變形進行矯正，替代傳統火焰矯正的工作場所。
二、工作原理及特點:

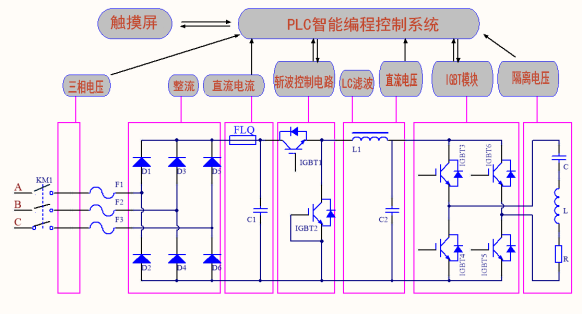

首先通過三相不控整流橋和濾波電路將三相380V/50Hz交流電變換成直流電壓源，再將五百多伏的直流電通過斬波電路和濾波電路根據調功需要變換成不同電壓（低于全波整流后的電壓）的直流電流源，最后通過單相逆變電路轉換成單相交流電供給負載指感應器（工件系統），將工件放到感應器內即置工件于交變磁場中，應用電磁感應原理產生渦流損耗而發熱，達到加熱的目的。
這種加熱方式相對于其他加熱方式而言，具有加熱速度快（渦流加熱而非傳導方式），加熱效率高（能量集中損失?。?，加熱區域可控（通過電流頻率、功率以及感應器形狀等的調整可得到理想的加熱層深）等優點。根據用戶不同的需求，負載的形式和特點也各不相同。
三、設備參數：
|
參 數 |
DY03-W60-Y型 |
|
外形尺寸 |
≤（1400mm長×850mm寬×1500mm高） |
|
滿載重量 |
≤500kg |
|
裝置防護等級 |
IP54 |
|
車輛控制底盤 接線盒防護等級 |
IP54 |
|
鉛酸蓄電池組容量 |
48V 20Ah （外形尺寸：長52cm×寬38cm×高18cm） |
|
裝置最大工作 時長 |
滿載行駛2小時 |
|
爬坡能力 |
能在20%坡度上正常爬升并可靠制動 |
|
滿載速度 |
正向行駛速度0km/h～15km/h 倒車行駛速度0km/h～5km/h |
|
驅動電機功率 |
≥1.8kW |
|
轉彎直徑 |
≤6.0m |
|
滿載制動距離 |
≤2.0m |
|
底盤離地間隙 |
≥80mm |
|
車輛鈑金厚度 |
1.2mm～1.5mm |
|
人員站板承重 |
≥150kg |
|
前部照明 大燈色溫 |
≥5000K（LED正白光，DC24V） |
|
尾部側部左右 轉向指示燈 |
LED常亮＋轉向黃燈（DC24V） |
|
倒車提醒音量 |
≥70分貝 |
|
鳴笛分貝 |
≥70分貝 |
|
工作溫度 |
-20℃～55℃ |
|
電動卷盤參數 |
48V直流電源驅動，寬500mm |
|
前置空間有效容積 |
≥300L |
|
機頭固定 |
卡口式 |
|
線纜固定 |
盤式放置 |
|
電控部件防水盒防護等級 |
IP54 |
|
工作溫度 |
-20℃～70℃ |
|
產品型號 |
名稱 |
搭配DY03-W60型高頻電源 |
|
輸入輸出功率 |
輸入最大功率 |
45KW |
|
|
輸入最大電流 |
60A |
|
|
電感 輸出 平均 功率 |
60KVA |
|
|
輸入電壓 、 頻率范圍 |
380Vac 50/60Hz ( ±10%) |
|
工作頻率范圍 |
10 -50khz |
|
|
功率控制精度 |
1% |
|
|
功率調節范圍 |
5-45KW |
|
|
功率穩定性 |
＜1% |
|
|
啟動時間 |
0.1S |
|
|
核新控制 |
PLC 控制 |
|
|
工作模式 |
恒流 恒壓 恒功率 任意選擇 |
|
|
操作界面 |
工業觸摸屏+按鈕 |
|
|
水 |
水壓/水溫 |
≥ 0.5 MPa/ ≤35 ° |
|
|
流量 |
>20 ~30L/分鐘 |
|
輸入輸出接口 |
RS485 |
1 個標準(預留) |
|
|
4~20mA 電流 |
1 個(選配) |
|
|
開關信號接口 |
1 個 |
|
|
IO信號 口 |
1 個(選配) |
|
運行環境 |
運行溫度 |
-10 ~ +55 ° C |
|
|
存儲溫度 |
-5 ~ +70 ° C |
|
|
相對濕度 |
0 ~95% (無冷凝) |
|
|
海拔 |
≤1000M |
|
注意事項 |
設備結束運行后，繼續通水冷卻5Min |
|
