離心泵是靠葉輪的旋轉來抽送水的，那么、工作水流在旋轉的葉輪中究竟是如何運動的呢？一個旋轉的葉輪能夠產生多大揚程？對于這些運動規律，我們將借助于離心泵的基本方程式的推導和分析，逐一得到進一步的了解。

葉輪中的液體流動情況

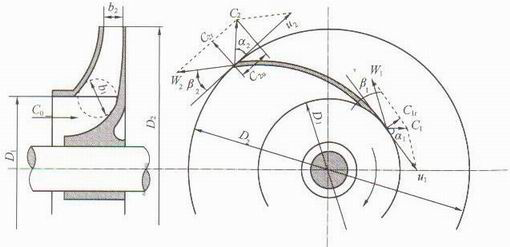

圖2-17所示為離心泵閉式葉輪的平面及剖面。水流從吸水管沿著泵軸的方向以絕對速度CO自葉輪進口處入流，液體質點在進入葉輪后，就經歷著一種復合圓周運動。因此，研究液體質點在葉輪中的流動是，存在著兩個坐標系統:(1)旋轉著的葉輪是動坐標系統：（2）固定不動的泵殼或泵座是靜坐標系統。水流在葉輪槽中以速度W沿葉片而流動，這是液體質點對動坐標系統的運動，稱為相對運動，其相對速度為W在這同時，水流又有隨葉輪一起作旋轉運動的一個圓周成為牽連速度，上述這兩個速度的合成，即為液體質點對泵殼的絕對速度C。換句話說，對泵殼而言，水流將以絕對速度c在運動著。則水流在葉輪中的復合的夾角，稱為a1角和a2角W1與負U1間的夾角，成為B1和B2角，在泵的設計中，B1又被稱為葉片的進水角，B2被成為葉片的出水角。

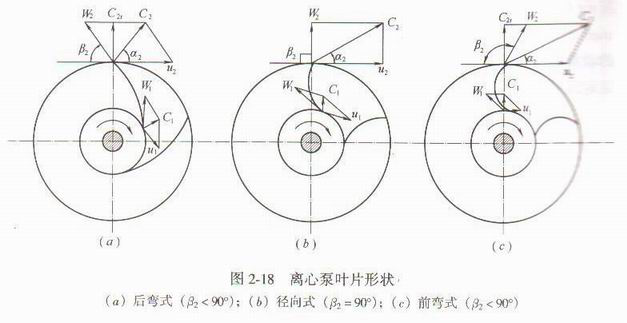

當葉片出口是徑向時，B2=90.，如圖2-18(b)所示。當B1和B2均小于90.時，葉片與旋轉方向呈后彎式葉片，如圖2-18（A）所示。當B2大于90 。時，葉片與旋轉方向呈前彎葉片，如圖2-18（c）所示。因此，B2角的大小反映了葉片的彎度，是構成葉片形狀和葉片能的一個重要數據。實際工程中使用的離心泵葉輪，大部分是后彎式葉片。后彎式葉片的流道比較平緩，彎度小，葉槽內水力損失較小，有利于提高泵的效率。一般前彎式葉片，槽道短而彎度大，葉輪中水流的彎道損失大，水力效力低。一般離心泵中常用的B2值為20。-30.之間。

在一下的討論中，我們均以后彎式葉片為對象來進行，并通常以速度三角形來代替速度平形四邊形，圖2-19所示為葉輪出口處速度三角形。圖中速度C2的切向分速用符號表示，徑向分速用符號C表示。

又圖可知：
